布袋除尘器控制系统的设计

布袋除尘器控制系统的设计

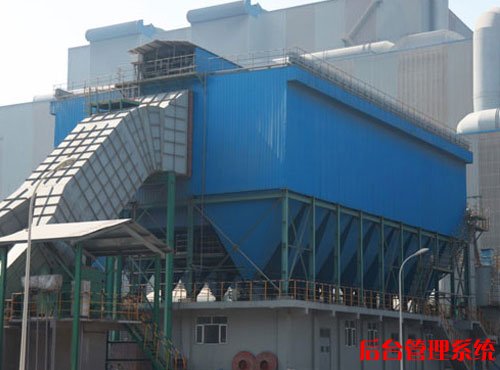

布袋除尘器的除尘过程主要包括捕集、清灰部分、卸灰三个部分。捕集，就是将含有粉尘的气体经滤袋过滤，将粉尘滞留在滤袋表面，被净化的空气从出气口排出；清灰部分是除尘器中一个非常重要的单元，随着滤袋中的粉尘逐渐增厚，阻滞了被净化空气的排出，因此，需要定期的清除这些粉尘，利用对隔离阀、电磁脉冲阀的操控，将被加热过的空气送入滤袋，滤袋受热膨胀，再加上空气流的作用，致使粉尘纷纷落入传送带上，被送入灰仓。
控制系统总体设计：布袋除尘器的电气控制系统主要包括高压部分和低压部分的设计。高压部分主要指10kv高压电源的引入，并将其分配给各个控制系统中，以及对高压风机的控制。低压部分的设计囊括了：烟尘管道内烟尘温度的控制、气源温度的控制、捕集系统的控制、高压风机站的控制、输灰卸灰的控制、清灰系统的控制等等。
在整个系统的运行过程中，为保证系统的运行可靠，利用西门子可编程逻辑控制器s7-300实现对现场数字信号状态、模拟信号的采集并将采集的信号通过以太网传输到上位机，上位机再根据需要将控制信号利用以太网传输给plc，通过plc完成各个控制对象的输出。同时采用软件实现对设备的实时远程监控，包括对现场开关量的实时显示、对模拟量的实时显示、下位机运行参数的实时修改、故障的报警、运行参数记录等等。从下位机到上位机的信息传输利用以太网实现对整个系统现场设备运行状态的集中监控，既提高了传输质量，又可实现信息资源共享。泊头市晨骏环保设备有限公司地理位置优越，东靠104国道，西郊106国道。占地面积20000平米，建筑面积8000平米。我公司是一家集研发、设计、设备制造、现场安装、调试于一体的专业除尘设备和除尘配件生产厂家。本公司主要生产：布袋除尘器、微动力除尘器、旋风除尘器、回转反吹除尘器、湿式除尘器、除尘布袋、除尘骨架、卸料器、电磁脉冲阀、脉冲控制仪、螺旋输送机,气缸等除尘器配件产品，也可根据用户需要进行非标设计及改造安装。
